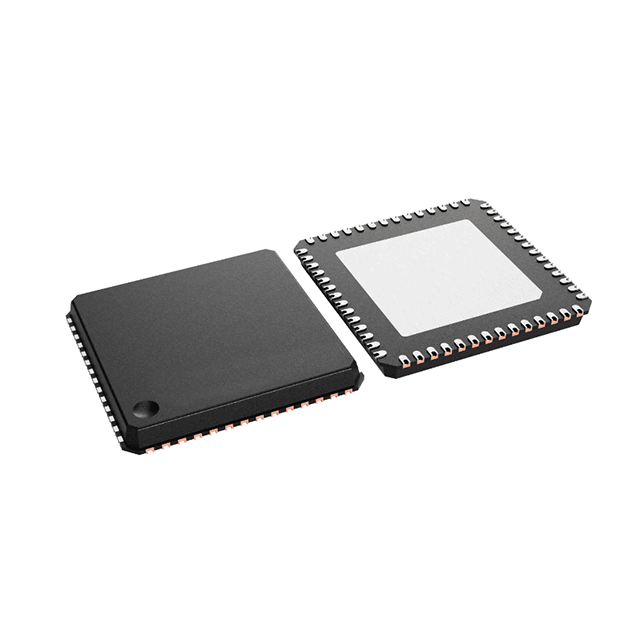

Прибор TPS65940400RWERQ1 обеспечивает четыре гибких многофазных конфигурируемых BUCK-регулятора с выходным током 3,5 А на фазу и один дополнительный BUCK-регулятор с выходным током 2 А.

Характеристика

Квалифицирован для применения в автомобильной промышленности

Квалифицирован по стандарту AEC-Q100 со следующими результатами:

Устройство работает от входного напряжения 3...5,5 В.

Температурный класс устройства 1: диапазон рабочих температур окружающей среды от -40°C до +125°C

Уровень классификации HBM устройства 2

Уровень классификации CDM устройства C4A

Соответствие требованиям функциональной безопасности

Разработано для приложений функциональной безопасности

Имеется документация для проектирования систем по стандарту ISO 26262 до уровня ASIL-D

Документация для проектирования систем по стандарту IEC 61508 до SIL-3

Систематические возможности до ASIL-D

Целостность аппаратного обеспечения до ASIL-D

Контроль входного напряжения питания и защита от перенапряжения

Мониторы пониженного/повышенного напряжения и перегрузки по току на всех выходных шинах питания

Сторожевой таймер с возможностью выбора режима триггера / режима вопросов и ответов

Два монитора сигналов ошибок (ESM) с выбираемым уровнем / режимом ШИМ

Тепловой контроль с предупреждением о высокой температуре и тепловым отключением

Обнаружение ошибок битовой целостности (CRC) во внутренних регистрах конфигурации и энергонезависимой памяти (NVM)

Низкое энергопотребление

Типовой ток выключения 2 мкА

7 мкА в режиме резервного питания

20 мкА в режиме ожидания с низким энергопотреблением

Пять понижающих импульсных регуляторов питания (BUCK):

Диапазон выходных напряжений от 0,3 В до 3,34 В с шагом 5, 10 или 20 мВ.

Один с выходным током 4 А, три с 3,5 А и один с 2 А

Гибкая многофазность для четырех BUCK: до 14 А выходного тока с одной шины.

Защита от короткого замыкания и перегрузки по току

Внутренний плавный пуск для ограничения пускового тока

Частота переключения 2,2 МГц / 4,4 МГц

Возможность синхронизации с внешним тактовым входом

Три линейных регулятора с низким падением напряжения (LDO) с настраиваемым режимом байпаса

Диапазон выходных напряжений от 0,6 В до 3,3 В с шагом 50 мВ в режиме линейного регулирования

Диапазон выходных напряжений от 1,7 В до 3,3 В в режиме байпаса

Выходной ток 500 мА с защитой от короткого замыкания и перегрузки по току

Один линейный регулятор с низким падением напряжения (LDO) и малошумящими характеристиками

Диапазон выходных напряжений от 1,2 до 3,3 В с шагом 25 мВ

Выходной ток 300 мА с защитой от короткого замыкания и перегрузки по току

Конфигурируемое управление последовательностью питания в энергонезависимой памяти (NVM):

Конфигурируемые последовательности включения и выключения питания между состояниями питания

Цифровые выходные сигналы могут быть включены в последовательности питания

Цифровые входные сигналы могут использоваться для запуска переходов между состояниями питания

Конфигурируемая обработка ошибок, связанных с безопасностью

Кристаллический генератор 32 кГц с возможностью вывода буферизованного тактового сигнала 32 кГц

Часы реального времени (RTC) с механизмом сигнализации и периодического пробуждения

Один интерфейс управления SPI или два интерфейса I2C, причем второй интерфейс I2C предназначен для связи со сторожевым таймером Q&A.

Области применения

Автомобильные информационно-развлекательные и цифровые кластеры, навигационные системы, телематика, кузовная электроника и освещение

Современные системы помощи водителю (ADAS)

Промышленное управление и автоматизация
