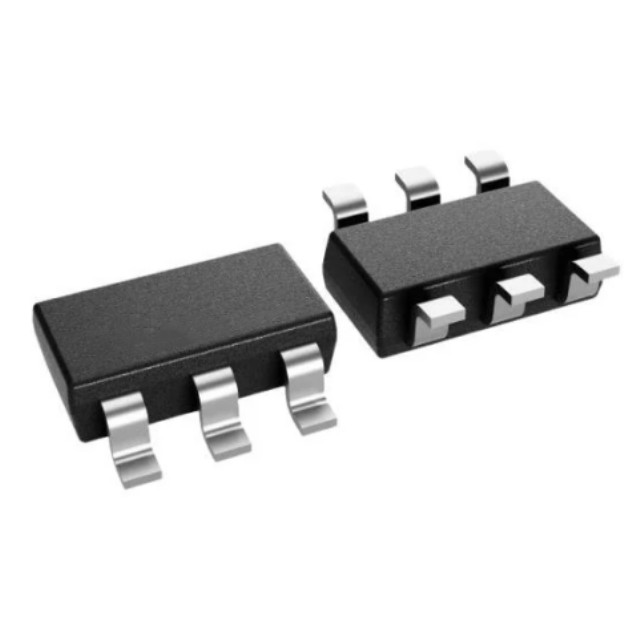

TMAG5173A2QDBVRQ1 - это маломощный линейный 3D-датчик на эффекте Холла для различных автомобильных применений. В устройстве интегрированы три независимых датчика на эффекте Холла по осям X, Y и Z. Прецизионная цепочка аналоговых сигналов и встроенный 12-разрядный АЦП оцифровывают измеренные аналоговые значения магнитного поля. Интерфейс I 2C обеспечивает бесперебойный обмен данными с низковольтными микроконтроллерами при поддержке нескольких рабочих диапазонов V CC. Прибор имеет встроенный датчик температуры, который может быть использован для различных системных функций, таких как проверка теплового режима или расчет температурной компенсации для заданного магнитного поля.

TMAG5173-Q1 может быть сконфигурирован через интерфейс I 2C для реализации любой комбинации магнитных осей и измерения температуры. Кроме того, устройство может быть сконфигурировано с различными вариантами питания, включая режимы пробуждения и сна, что позволяет разработчикам оптимизировать энергопотребление системы в соответствии с потребностями системного уровня. Несколько схем преобразования датчиков и кадров считывания I 2C позволяют оптимизировать пропускную способность и точность измерений. Выделенный вывод INT может выступать в качестве системного прерывания в режимах пробуждения и сна с низким энергопотреблением или использоваться микроконтроллером для запуска нового перехода датчика.

Встроенный механизм расчета углов (CORDIC) предоставляет полную информацию об угловом положении на 360° для коаксиальной и внеосевой топологий измерения углов. Вычисление углов производится по двум выбранным пользователем магнитным осям. Для уменьшения влияния источников механических ошибок в системе в приборе реализованы функции магнитного усиления и внеосевой коррекции.

TMAG5173A2QDBVRQ1 имеет четыре различных запрограммированных на заводе адреса I 2C. Устройство также поддерживает дополнительные I 2C-адреса путем изменения конфигурируемого пользователем регистра I 2C-адреса. Каждое заказываемое устройство может быть сконфигурировано для выбора одного из двух диапазонов магнитного поля, подходящего для силы магнита и размещения компонентов при калибровке системы.

Приборы обеспечивают стабильную работу в широком диапазоне температур окружающей среды от -40°C до +125°C.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений:

- Температурный класс 1: от -40°C до 125°C

- Высокоточный линейный 3D-датчик на эффекте Холла для оптимизации скорости и точности определения положения:

- Погрешность углового измерения: ±1° (макс.)

- Скорость поворота по одной оси 20 кС/с

- Ориентирован на соответствие требованиям функциональной безопасности:

- Разработано для приложений функциональной безопасности

- Документация, помогающая сделать проект системы соответствующим стандарту ISO 26262 ASIL B, будет поставляться вместе с серийным выпуском.

- Настраиваемые режимы питания, включая:

- Токи пробуждения и спящего режима 1,5 мкА

- Выбираемый линейный магнитный диапазон по осям X, Y или Z:

- TMAG5173x2-Q1: ±133 мТл, ±266 мТл

- Сигнал прерывания при пересечении заданных пользователем магнитного и температурного порогов

- Встроенный угловой расчет CORDIC с регулировкой усиления и смещения от оси

- Настраиваемый фильтр среднего значения для подавления шумов

- Интерфейс I2C с циклической проверкой избыточности (CRC):

- Интерфейс I2C с циклической проверкой избыточности (CRC): Максимальная тактовая частота I2C 1 МГц

- Преобразование запускается по интерфейсу I2C или специальному выводу INT

- Встроенная температурная компенсация для нескольких типов магнитов

- Встроенный датчик температуры

- Диапазон напряжения питания от 2,3 В до 3,6 В

Области применения

- Управление рулевой колонкой

- Управление рулевым колесом

- Системы переключения передач

- Электрические велосипеды

- Трансмиссии
