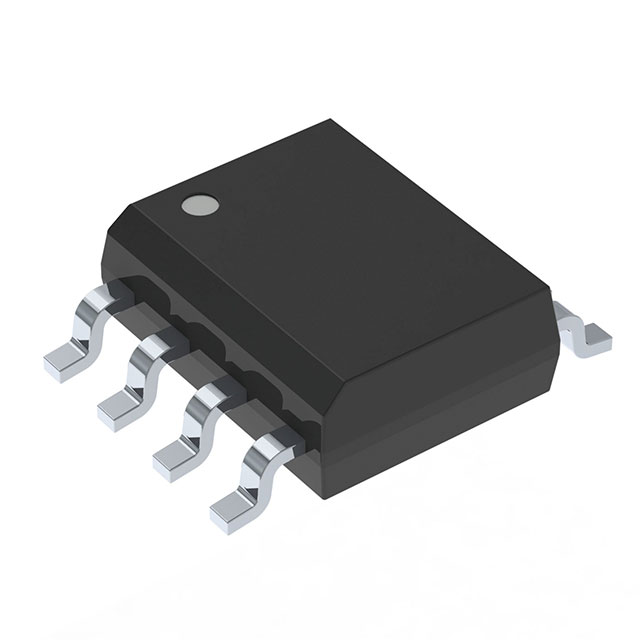

2ED2108S06F - высоковольтный, высокоскоростной драйвер силовых MOSFET и IGBT с независимыми выходными каналами с высокой и низкой сторонами.

Атрибуты изделия

Управляемая конфигурация Полумост

Тип канала Синхронный

Количество драйверов 1

Тип затвора IGBT, N-канальный MOSFET

Напряжение питания 10В ~ 20В

Логическое напряжение - VIL, VIH 1,1 В, 1,7 В

Пиковый выходной ток (источник, сток) 290 мА, 700 мА

Тип входа Неинвертирующий

Напряжение на высокой стороне - макс. (Bootstrap) 650 В

Время нарастания / спада (Typ) 100ns, 35ns

Рабочая температура -40°C ~ 125°C (TA)

Тип монтажа Поверхностный монтаж

Корпус 8-SOIC (0,154", ширина 3,90 мм)

Комплект поставки устройства PG-DSO-8-53

Особенности продукта

Уникальная технология тонкопленочного кремния на изоляторе (SOI) компании Infineon

Устойчивость к переходным процессам по отрицательному напряжению VS 100 В

Плавающий канал, предназначенный для работы в режиме бутстрапа Рабочие напряжения (узел VS) до + 650 В

Максимальное напряжение бутстрепа (узел VB) + 675 В

Встроенный сверхбыстрый диод бутстрапа с низким сопротивлением

Логический режим работы до -11 В на выводе VS

Допустимое отрицательное напряжение на входах -5 В

Независимая блокировка по пониженному напряжению для обоих каналов

Входы триггера Шмитта с гистерезисом

Совместимость с входной логикой 3,3 В, 5 В и 15 В

Максимальное напряжение питания 25 В

Варианты двух корпусов DSO-8 и DSO-14

Выводы высокого и низкого напряжения разделены для обеспечения максимального расстояния между ними и зазора
