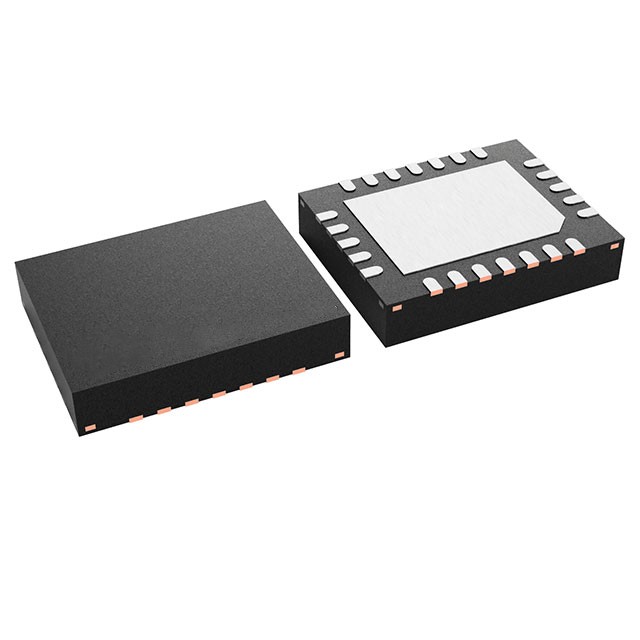

рисунок только для справки.
< >

тип товара:TPS272C45CRHFR

наименование товара:TPS272C45CRHFR

Руководство по данным:TPS272C45CRHFR.pdf

бренд:TI

год выпуска:23+

пакет:VQFN-24

срок поставки:Новый оригинал.

количество запасов: 2300

количество
онлайновый запрос

контакты:

почтовый ящик:

контактный телефон:

название компании:

технический параметр

изготовитель
TI
модель
TPS272C45CRHFR
упаковка
VQFN-24
описание
Переключатель/драйвер питания 1:1 N-канальный 5,8A 24-VQFN (5x4)

описание продукции

TPS272C45CRHFR - это двухканальный интеллектуальный коммутатор высокого уровня, разработанный с учетом требований промышленных систем управления. Низкое сопротивление включения (R DS(on) составляет 45 мОм) минимизирует потребляемую мощность устройства и обеспечивает широкий диапазон выходного тока нагрузки - от 100 мА до 3 А. Для минимизации энергопотребления в режиме холостого хода в устройстве предусмотрен дополнительный входной вывод низковольтного питания (3,3...5 В). В устройстве реализованы различные функции защиты, такие как тепловое отключение, зажим выхода и ограничение перегрузки по току. Эти функции повышают устойчивость системы в случае возникновения неисправности, например, короткого замыкания.


В устройстве TPS272C45CRHFR реализована схема ограничения тока с регулируемым порогом, которая повышает надежность системы за счет снижения пускового тока при управлении емкостными нагрузками и минимизации тока перегрузки. Кроме того, устройство имеет настраиваемую длительность пускового тока, что позволяет использовать более высокие токи для управления нагрузками с высоким пусковым током, например, лампами, или для быстрой зарядки емкостных нагрузок. Кроме того, устройство обеспечивает точное определение тока нагрузки, что позволяет улучшить диагностику нагрузки для более эффективного прогнозируемого обслуживания.


Устройства TPS272C45CRHFR выпускаются в небольшом 24-контактном корпусе QFN размером 5 мм × 4 мм с шагом выводов 0,5 мм для минимизации размеров печатной платы.


ОСОБЕННОСТИ

- Переключатель высокой стороны с низким RDS(on) (типовой 45 мОм) для промышленных применений на 24 В

- Широкий диапазон рабочих напряжений постоянного тока: от 6 до 36 В

- Низкий ток покоя (Iq) при питании 24 В: 0,5 мА/канал (типовой)

- Фиксированный (5,8 А) и регулируемый (от 0,7 А до 4 А через внешний резистор) предел тока

- Может работать с индуктивными, емкостными и резистивными нагрузками

- Встроенный выходной зажим поддерживает разряд индуктивной нагрузки.

- Привод емкостной нагрузки минимизирует пиковые значения пускового тока благодаря функции двухпорогового ограничения тока

- Надежная защита выхода

- Тепловое отключение

- Защита от короткого замыкания на землю

- Конфигурируемая обработка неисправностей

- Расширенные диагностические функции

- Измерение тока нагрузки на выходе

- Обнаружение разомкнутой нагрузки (выключенного состояния)

- Корпус: 24-контактный QFN (5 мм × 4 мм)

- Внесен в список UL 2367

- Номер файла 169910

- Функциональная безопасность

- Документация для помощи в разработке функционально безопасных систем


Области применения

- Промышленные системы ПЛК

- Модули цифровых выходов

- Мастер-порты IO-Link

- Моторные приводы

- Системы автоматизации зданий
