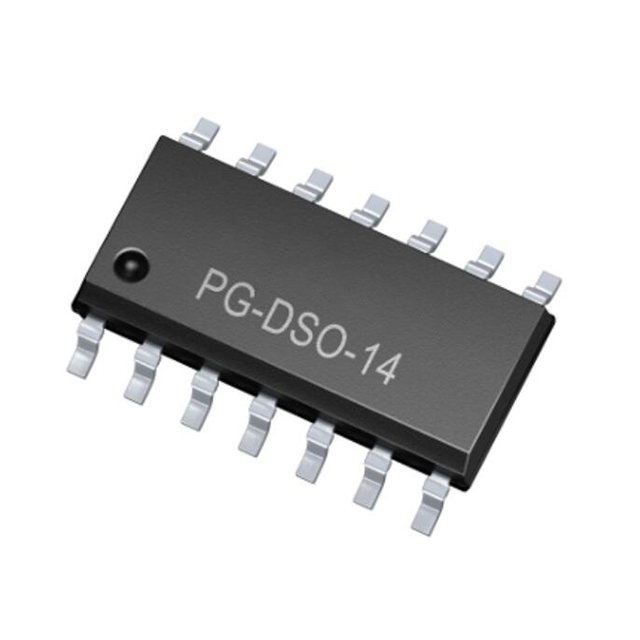

2ED21824S06JXUMA1 - полумостовой высокоскоростной драйвер затворов силовых MOSFET и IGBT на 650 В с типовым током стока и истока 2,5 А в корпусе DSO-14.

Краткие характеристики

Рабочие напряжения (узел VS) до + 650 В

Устойчивость к переходным процессам при отрицательном напряжении VS до 100 В

Встроенный сверхбыстрый загрузочный диод с низким сопротивлением, снижающий стоимость заказа.

Разделение выводов высокого и низкого напряжения для обеспечения максимального расстояния между ними и зазора

Отдельная логическая земля и земля питания

Плавающий канал, предназначенный для работы в режиме бутстрапа

Встроенная защита от прострела со встроенным мертвым временем (программируемое мертвое время)

Максимальное напряжение питания 25 В

Независимая блокировка по пониженному напряжению (UVLO) для обоих каналов

Задержка распространения 200 нс

Входная логика HIN, LIN

Логический режим работы до -11 В на выводе VS

Допустимое отрицательное напряжение на входах -5 В

Плавающий канал может использоваться для управления N-канальным MOSFET, SiC MOSFET или IGBT в конфигурации высокой стороны.

Преимущества

Встроенный бутстреп-диод - экономия места, снижение стоимости BOM, меньшая площадь печатной платы при более простой конструкции

Снижение потерь при сдвиге уровня на 50%

Отличная прочность и помехоустойчивость к отрицательным переходным напряжениям на выводе VS

Области применения

Бытовая техника

Управление двигателями и приводы

Электроинструменты

Источники питания с переключаемым режимом (SMPS)
