AFE4432YCHR представляет собой аналоговый фронт-энд для оптических биосенсорных приложений, таких как мониторинг сердечного ритма (HRM) и измерение насыщения кислородом периферийных капилляров (SpO2). Устройство поддерживает до четырех переключаемых светодиодов (LED) и трех фотодиодов (PD). AFE имеет два драйвера светодиодов с 8-разрядным управлением током. В приборе реализованы схемы передачи и приема сигнала с широким динамическим диапазоном, позволяющие обнаруживать очень малые уровни сигнала. Можно задать до 12 наборов фаз сигнала, каждый из которых содержит комбинацию фаз светодиода и окружающей среды. Малошумящий отключающий ЦАП на входе приемника автоматически управляется для устранения постоянного тока от окружающей среды и светодиодов. В каждой фазе ток, генерируемый БП, преобразуется в напряжение с помощью TIA, фильтруется, а затем оцифровывается с помощью АЦП общего назначения, код которого может храниться в блоке FIFO на 160 выборок. Чтение FIFO может осуществляться по интерфейсу SPI или I2C.

ОСОБЕННОСТИ

- Поддержка сбора сигналов до 12 фазовых наборов

- Поддержка до 4 светодиодов и 3 БП

- Гибкое назначение светодиодов и ЧР в пределах каждой фазы

- Одновременный сбор сигналов от различных датчиков с разной скоростью передачи данных

- Точный, непрерывный мониторинг PPG:

- Низкий ток для непрерывного мониторинга сердечного ритма в носимых устройствах, типичные значения Типичные значения: 12 мкА для приемника

- Пиковый SNR системы 115 дБ в полосе 0,5 - 10 Гц, что обеспечивает высокую степень точности. 115 дБ для высокоточных измерений SpO2

- Передатчик:

- 8-разрядный программируемый ток светодиода, регулируемый в диапазоне от 25 мА до 250 мА 250 мА

- Параллельное свечение двух светодиодов с независимыми пофазными токами Режимы с независимым управлением пофазным током

- Программируемое время включения светодиодов по каждой фазе

- Одновременная поддержка 4 светодиодов для SpO2, Multi-Wavelength HRM

- Поддержка 4 светодиодов одновременно для SpO2, многоволновых HRM-приемников:

- Поддержка 3 мультиплексированных входов PD с временным разделением

- 2 параллельных приемника (2 комплекта TIA/фильтров)

- Каждый вход TIA имеет независимый ЦАП снижения напряжения смещения окружающей среды. Каждый вход TIA имеет независимый ЦАП подавления напряжения смещения окружающей среды с 8-разрядным управлением для каждой фазы, регулируемый до 255 мкА. 255 мкА

- Каждый вход TIA имеет отдельный ЦАП подавления напряжения смещения светодиодов с 8-разрядным управлением по каждой фазе, регулируемый до 255 мкА. Каждый вход TIA имеет отдельный ЦАП подавления смещения светодиодов с 9-разрядным управлением по каждой фазе и диапазоном 64 мкА

- Цифровое подавление помех на выходах АЦП

- Фильтр шумов с программируемой полосой пропускания

- Трансимпедансный коэффициент усиления: от 3,7 кΩ до 1 MΩ

- Поддержка внешнего генератора или внутреннего генератора

- Возможность получения данных в синхронизации с системным генератором

- Автоматическое подавление постоянного тока в окружающей среде и светодиодах

- FIFO с глубиной выборки 160

- Интерфейс SPI™/I2C

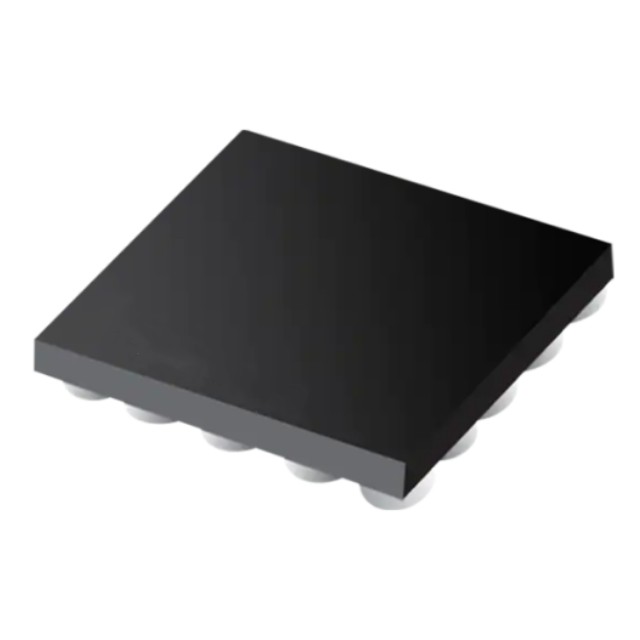

- Корпус DSBGA размером 1,9 мм × 1,8 мм, шаг 0,35 мм

- Питание: прием: 1,7 - 1,9 В, передача: 3 - 5,5 В

Области применения

- Оптический мониторинг сердечного ритма (HRM) для носимых и ушных устройств. (HRM)

- Анализ вариабельности сердечного ритма (HRV)

- Измерение насыщенности крови кислородом (SpO2)
