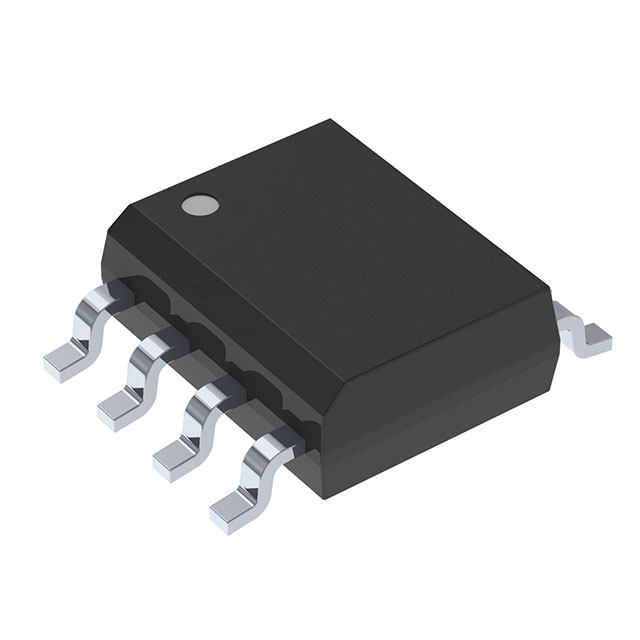

TLE5012BE5020XUMA1 представляет собой датчик угла 360°, определяющий направление магнитного поля. Это достигается путем измерения синусоидальных и косинусоидальных угловых составляющих с помощью монолитного интегрального гигантского магниторезистивного элемента (iGMR). Эти исходные сигналы (синусоидальные и косинусоидальные) подвергаются внутренней цифровой обработке для вычисления углового направления магнитного поля (магнита).

Датчик TLE5012BE5020XUMA1 является предварительно откалиброванным. Параметры калибровки хранятся в лазерном предохранителе. При запуске значения предохранителя записываются в триггер, и эти значения могут быть изменены в соответствии с параметрами конкретного приложения. Включение опционального алгоритма внутренней автокалибровки позволяет дополнительно повысить точность угловых измерений в широком диапазоне температур и увеличить срок службы.

Характеристики

- Основан на принципе гигантского магнитосопротивления (GMR)

- Встроенный датчик магнитного поля для измерения угла

- Измерение угла на 360° со счетчиком вращения и измерение угловой скорости

- Два независимых высокоточных одноразрядных SD-ЦАП

- Абсолютные значения угла, выраженные в 15 битах на выходах (разрешение 0,01°)

- Значения синуса/косинуса на интерфейсе в 16 битах

- Максимальная угловая погрешность 1,0° во всем диапазоне температур и срока службы при включенной автоматической калибровке

- Двунаправленный интерфейс SSC со скоростью до 8 Мбит/с

- Поддержка уровня целостности безопасности (SIL) с функциями диагностики и информацией о состоянии

- Интерфейсы: SSC, ШИМ, инкрементальный интерфейс (IIF), режим переключения Холла (HSM), короткий ШИМ-код (SPC, на основе протокола SENT, определенного в SAE J2716)

- Выходные контакты могут быть сконфигурированы (запрограммированы или предварительно сконфигурированы) как push-pull или open-drain

- Несколько датчиков могут работать в режиме шины на одной линии через интерфейс SSC или SPC

- 0,25-микронная КМОП-технология

- Соответствие требованиям автомобильной промышленности: от -40°C до 150°C (температура спая)

- ESD > 4 кВ (HBM)

- Соответствие RoHS (бессвинцовый корпус)

- Не содержит галогенов

Возможные применения

Датчик угла на базе TLE5012B GMR предназначен для определения углового положения в таких автомобильных приложениях, как:

- Двигатели с электрической коммутацией (например, используемые в системах рулевого управления с электроусилителем (EPS))

- Поворотные переключатели

- Измерение угла поворота рулевого колеса

- Общее измерение углового положения
