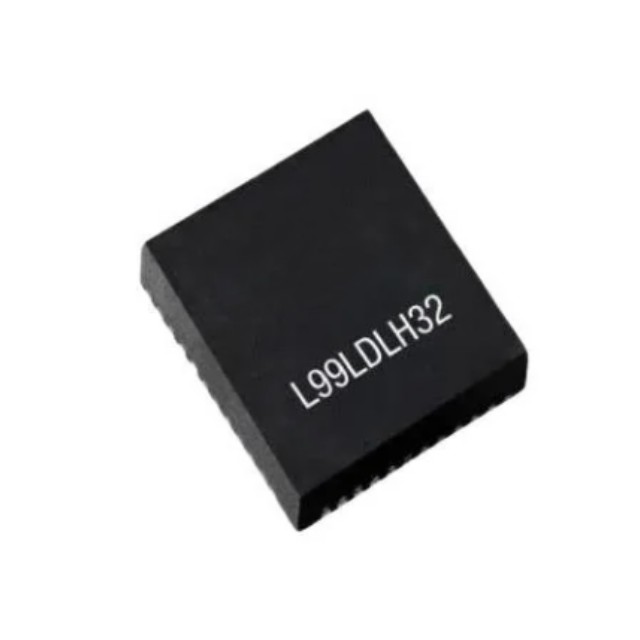

L99LDLH32TR - это монолитный 32-канальный линейный регулятор тока, предназначенный для применения в автомобильной наружной боковой подсветке O/LED. Благодаря конфигурации выходных каналов по высокой стороне он подходит для управления OLED-панелями с общим катодом. Он гарантированно обеспечивает выходное напряжение до 35 В - широкий диапазон напряжений прямого хода OLED-панелей - и имеет 32 регулируемых источника тока, способных обеспечить индивидуально программируемый ток 1 мА-15 мА для независимого управления каждым пикселем OLED-панели. В другом устройстве того же семейства (L99LDLL16) интегрирован надежный, чисто автомобильный CAN FD Light-совместимый коммуникационный интерфейс для высокоскоростной передачи данных (до 1 мбит/с) и используется архитектура CAN FD для длинных кадров. Помимо физического уровня, совместимого с CAN FD Light, в устройство интегрирован обработчик протоколов, поэтому для связи с ЭБУ Commander не требуется дополнительных внешних устройств. L99LDLH32TR может работать в шинном режиме с использованием интерфейса CAN FD Light-совместимого или в автономном/безопасном режиме с использованием внутреннего регистра памяти с конечным программированием (FTP). отказоустойчивый режим работы.

Характеристики

Сертифицирован по стандарту AEC-Q100

Обычный

CAN in Automation (CiA) обеспечивает CAN FD Light-совместимый последовательный интерфейс, обработчик протоколов, предложение проекта спецификации (DSP).

Встроенный высокоточный генератор, не требующий внешнего кварца

QFN48L 7x7 с оголенными площадками

Тайм-аут сторожевого таймера с функцией "limp home"

Низкий ток в режиме ожидания

Работа в автономном/безопасном режиме и в режиме шины

Прямой привод (1 прямой вход) для 1 функциональной группы для поддержки требований ASIL

Широкие возможности конфигурирования с помощью встроенной энергонезависимой и энергозависимой памяти

Диапазон рабочих напряжений питания: 5,5 В - 40 В

Сегмент линейных регуляторов

Диапазон рабочих температур: - 40°C - 150°C

32 выходных канала постоянного тока, конфигурация high-side

Выходные токи: 1 мА-15 мА, возможно подключение параллельных выходов

Выходное напряжение до 35 В

Обратная связь по напряжению с внешним пререгулятором для оптимизации напряжения регулирования и эффективного снижения общей потребляемой мощности

Настройка тока по каналам с помощью 8-разрядных ЦАП

Аналоговое диммирование, индивидуально индексируемое управление яркостью 8-разрядных ШИМ-каналов и 8-разрядное глобальное ШИМ-диммирование

Программируемая частота ШИМ

Медленное время включения/выключения, прогрессивные выходные задержки и шумоподавляющие часы для оптимизации характеристик ЭМС

Защита и диагностика

Встроенный 8-разрядный АЦП для комплексной и гибкой диагностики

1 выделенная линия для шины неисправностей

Предупреждение о температуре (1 порог)

Тепловое отключение

Обнаружение и защита от короткого замыкания и обрыва нагрузки

Автоматическое снижение тока светодиода по результатам измерения внешнего NTC и температуры спая устройства (TJ)

Области применения

Автомобильное OLED освещение заднего хода

Автомобильное наружное освещение
