Устройства INA302A2QPWRQ1 имеют двунаправленный усилитель тока с высоким уровнем общего тока и два высокоскоростных компаратора для обнаружения выходящих за пределы диапазона токовых режимов. Компаратор INA302-Q1 настроен на обнаружение и реагирование на условия перегрузки по току. Компаратор INA303 -Q1 настроен на реагирование на условия перегрузки и недогрузки по току в оконной конфигурации. Эти устройства имеют регулируемые предельные пороговые диапазоны для каждой настройки компаратора с помощью внешних задающих резисторов. Эти токовые шунты измеряют дифференциальные сигналы напряжения в диапазоне напряжений общего режима от -0,1 В до +36 В независимо от источника питания. Кроме того, эти устройства выдерживают напряжение общего режима до 40 В.

Сигнальные выходы с открытым затвором могут быть сконфигурированы для работы как в прозрачном режиме (состояние выхода совпадает с состоянием входа), так и в режиме с защелкой (выход сигнализации очищается при сбросе с защелкой). Время срабатывания компаратора 1 составляет менее 1 мкс, а время срабатывания компаратора 2 устанавливается внешним конденсатором и составляет от 2 мкс до 10 с.

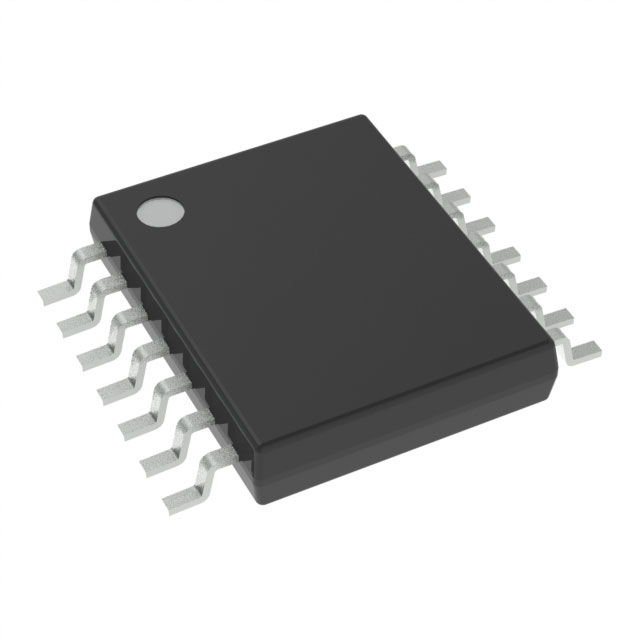

Устройство питается от одного источника напряжением от 2,7 до 5,5 В и потребляет максимальный ток питания 950 мкА. Устройство имеет расширенный диапазон номинальных рабочих температур от -40°C до +125°C и выпускается в 14-контактном корпусе TSSOP.

Характеристики

- Соответствие стандарту AEC-Q100 для автомобильных применений

- Температурный класс 1: -40°C ≤ TA ≤ +125°C

- HBM ESD Classification 2

- CDM ESD Classification Level C6

- Обеспечивает функциональную безопасность

- Документация для помощи в проектировании систем функциональной безопасности

- Широкий диапазон входных сигналов общего режима: от -0,1 В до +36 В

- Два выхода компаратора:

- INA302-Q1: два независимых сигнала тревоги о превышении допустимого уровня

- INA303-Q1: оконный компаратор

- Пороговые уровни устанавливаются индивидуально

- Срабатывание сигнала тревоги компаратора 1: 1 мкс

- Регулируемая задержка компаратора 2: от 2 мкс до 10 с

- Выход с открытым затвором с независимым режимом управления защелкой

- Высокоточный усилитель:

- Смещение: 30 мкВ (макс., версия A3)

- Дрейф смещения: 0,5 мкВ/°C (макс.)

- Ошибка усиления: 0,15% (макс., версия A3)

- Дрейф ошибки усиления: 10ppm/°C

- Доступные значения коэффициента усиления:

- INA302A2-Q1, INA303A2-Q1: 50В/В

Области применения

- Обнаружение неисправностей в системе

- Управление и защита двигателя

- Управление и защита насосов

- DC/DC-преобразователи

- Модули управления корпусом
