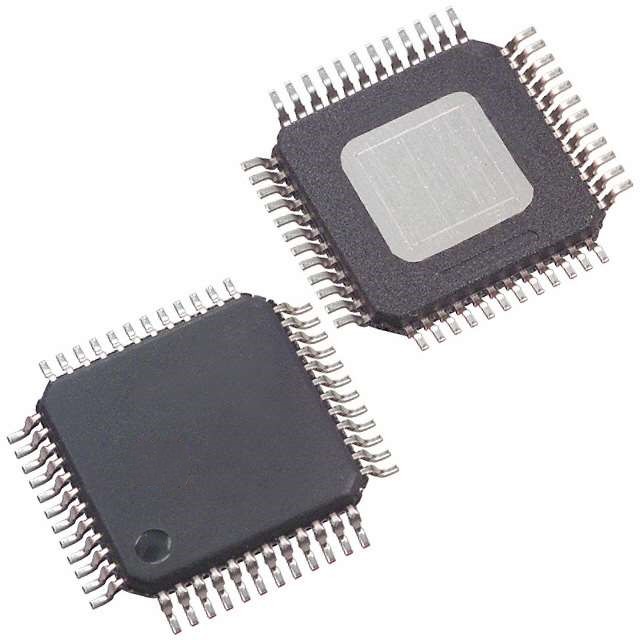

Прибор DRV8343SPHPRQ1 представляет собой интегрированный драйвер затвора для трехфазных приложений. Прибор имеет три полумостовых драйвера затвора, каждый из которых может управлять как силовыми МОП-транзисторами высокой стороны, так и N-канальными МОП-транзисторами низкой стороны, с выделенными выводами истока и стока для независимого управления МОП-транзисторами в приложениях с электромагнитными клапанами. Для создания достаточного напряжения управления затвором МОП-транзистора высокой стороны используется встроенный зарядовый насос, а для создания достаточного напряжения управления затвором МОП-транзистора низкой стороны - линейный регулятор. Эта архитектура интеллектуального привода затвора поддерживает пиковый ток подтяжки затвора до 1 А и пиковый ток стока затвора до 2 А. Она может питаться от одного источника питания и поддерживает широкий диапазон входных напряжений питания драйверов затворов - от 5,5 до 60 В.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений

- Температурный класс 1: -40°C ≤ TA ≤ 125°C

- 3 независимых полумостовых драйвера затвора

- Выделенные выводы истока (SHx) и стока (DLx) поддерживают независимое управление MOSFET.

- Привод 3 МОП-транзисторов с высокой и 3 МОП-транзисторов с низкой стороной N-канала (NMOS)

- Интеллектуальная архитектура привода затвора

- Регулируемая скорость нарастания напряжения

- Пиковый ток источника от 1,5 мА до 1 А

- Пиковый ток стока от 3 мА до 2 А

- Зарядный насос драйвера затвора с поддержкой 100% рабочего цикла

- 3 встроенных усилителя с датчиком тока (CSA)

- Регулируемый коэффициент усиления (5, 10, 20, 40 В/В)

- Двунаправленная или однонаправленная поддержка

- Доступны интерфейсы SPI (S) и аппаратный (H)

- Режимы 6x, 3x, 1x и независимый ШИМ

- Поддержка логических входов 3,3 В и 5 В

- Выход зарядового насоса управляет МОП-транзисторами с защитой от обратного тока

- Линейный регулятор 3,3 В, 30 мА

- Встроенные средства защиты

- Блокировка пониженного напряжения ВМ (UVLO)

- Пониженное напряжение зарядного насоса (CPUV)

- Короткое замыкание батареи (SHT_BAT)

- Замыкание на землю (SHT_GND)

- Защита MOSFET от перегрузки по току (OCP)

- ОТКАЗ ДРАЙВЕРА ЗАТВОРА (GDF)

- Тепловое предупреждение и тепловое отключение (OTW/OTSD)

- Индикатор состояния неисправности (nFAULT)

Области применения

- Приложения для управления автомобильными двигателями с напряжением 12 и 24 В

- Модули двигателей BLDC и BDC

- Вентиляторы и воздуходувки

- Топливные и водяные насосы

- Приводы электромагнитных клапанов
