MCT8316Z0TQRGFRQ1 представляет собой однокристальное бескодовое индукционное лестничное решение для потребителей, управляющих 12-вольтовыми бесщеточными двигателями постоянного тока в автомобилях. Интеграция трех мостов 1/2-H с абсолютным максимальным напряжением 40 В и сверхнизким RDS(ON) 95 мОм (на стороне ВН и НН вместе взятых) обеспечивает высокую мощность привода. Для обнаружения тока используется встроенная функция детектирования тока, что устраняет необходимость во внешних резисторах детектирования. Функции управления питанием, реализованные с помощью регулируемого понижающего регулятора и LDO, обеспечивают необходимые для работы устройства шины напряжения и могут питать внешние цепи.

MCT8316Z0TQRGFRQ1 реализует индуктивное трапецеидальное управление в автомате состояний с фиксированной функцией, что устраняет необходимость во внешнем микроконтроллере для вращения бесщеточного двигателя постоянного тока. В устройстве интегрированы три аналоговых компаратора Холла для определения положения, что позволяет реализовать индуктивное лестничное управление бесщеточным двигателем постоянного тока. Схема управления имеет широкие возможности конфигурирования с помощью аппаратных выводов или регистровых настроек, включая поведение при ограничении тока двигателя и реакцию на неисправности. Управление скоростью может осуществляться через вход ШИМ.

Технические характеристики устройства

Тип двигателя - шаговый: многофазный

Тип двигателя - переменный, постоянный ток: бесщеточный двигатель постоянного тока (BLDC)

Назначение: драйвер - полностью интегрированный, каскад управления и питания

Конфигурация выхода: полумост (3)

Интерфейс: аппаратный

Технология: NMOS

Разрешение шага: -

Применение: автомобильное

Ток - выход: 8A

Напряжение - питание: 4.5В ~ 35В

Напряжение - нагрузка: 4.5В ~ 35В

Рабочая температура: -40°C ~ 125°C (TA)

Тип монтажа: поверхностный монтаж

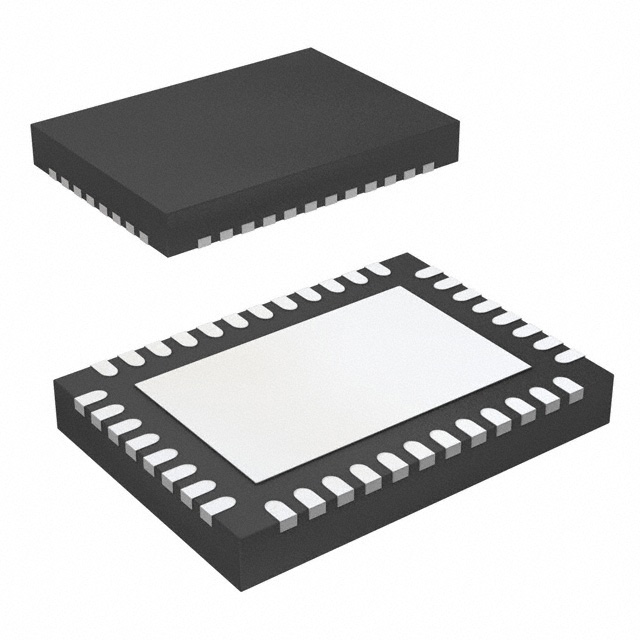

Упаковка/корпус: 40-VFQFN с открытой площадкой

Корпус устройства поставщика: 40-VQFN (7x5)

Области применения

Модули бесщеточных двигателей постоянного тока (BLDC)

Автомобильный LIDAR

Небольшие автомобильные вентиляторы и насосы

Выравнивание света фар
