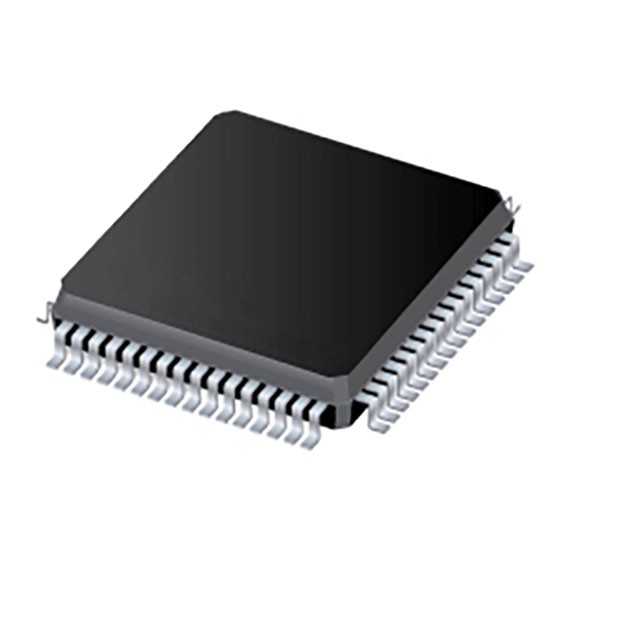

Устройства DRV3256AEPAPRQ1 представляют собой высокоинтегрированные трехфазные драйверы затвора для 48-вольтовых автомобильных электроприводов. Эти устройства специально разработаны для поддержки мощных моторных приводов, обеспечивая пиковый ток подтяжки 2 А и пиковый ток стока 2,5 А (драйвер затвора), а также поддержку переходного перенапряжения 90 В MOSFET. Использование высокоэффективной архитектуры bootstrap полностью снижает потери мощности и саморазогрев драйвера затвора. Зарядный насос позволяет драйверу затвора поддерживать 100%-ное управление рабочим циклом ШИМ.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений:

- Класс температуры окружающей среды устройства 0: от -40°C до +150°C.

- Устройство HBM ESD Classification 2

- Устройство CDM ESD Classification C4B

- Нацеленность на соответствие требованиям функциональной безопасности

- Разработано для приложений функциональной безопасности

- Документация, помогающая в проектировании систем по стандарту ISO 26262, будет поставляться вместе с серийным выпуском. Проектирование системы по стандарту 26262

- Система соответствует требованиям уровня ASIL D

- 3 N-канальных полумостовых драйвера затвора

- Максимальный пиковый ток привода затвора 2A/2,5A

- Архитектура питания оптимизирована для работы с 48 В

- Двойная архитектура питания 12В/48В

- Переходное абсолютное максимальное напряжение источника питания звена постоянного тока (DHCP) составляет 95 В

- Напряжение начальной загрузки 105 В для поддержки диапазона рабочих напряжений 90 В MOSFET

- Бутстрапный насос заряда поддерживает 100% рабочий цикл

- Интеграл 1 (DRV3256A-Q1) Усилитель с токовым шунтом

- Встроенная конфигурируемая функция активного короткого замыкания (ASC)

- Low-side (DRV3256A-Q1)

- Поддержка ASC по низкой и высокой стороне

- Обеспечивает управление выводами устройства

- Возможность обработки неисправностей

- Последовательный периферийный интерфейс (SPI) с возможностью CRC

- Поддержка логических входов 3,3 В и 5 В

- Расширенные функции защиты

- Контроль напряжения батареи

- Контроль перегрузки по току MOSFET VDS

- Контроль перегрузки по току Rshunt

- Контроль неисправности затвора MOSFET VGS

- Аналоговое встроенное самотестирование

- Внутренний регулятор напряжения и монитор часов

- Тепловое предупреждение и тепловое отключение устройства

- Выводы индикатора состояния неисправности

Области применения

- Автомобильные 48-вольтовые системы электропривода

- Ременные и встроенные стартер-генераторы и электрогенераторы

- Электрические усилители рулевого управления

- eTurbo и eBooster

- Управление трансмиссией и приводы

- Масляные, трансмиссионные и водяные насосы

- Компрессоры и вентиляторы систем отопления, вентиляции и кондиционирования воздуха
