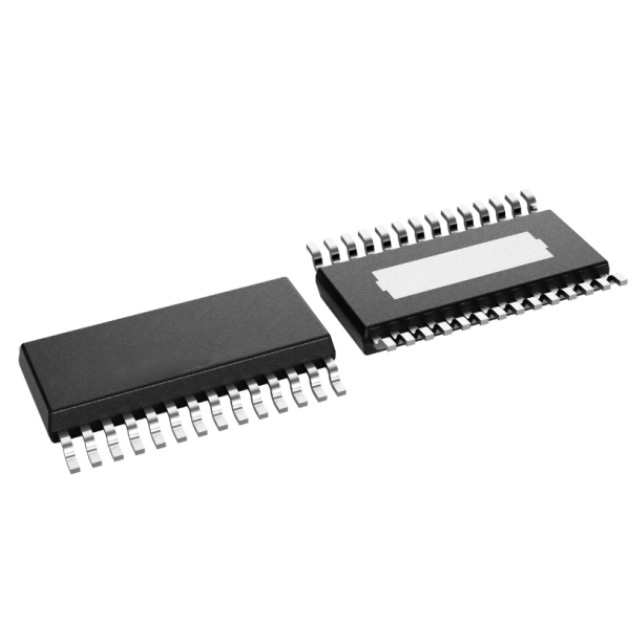

Устройство DRV8243SQDGQRQ1 представляет собой полностью интегрированный Н-мостовой драйвер для различных автомобильных приложений. Приборы могут быть сконфигурированы как один полномостовой драйвер или два независимых полумостовых драйвера. Эта монолитная система силовых устройств, созданная на базе технологического узла BiCMOS с высокой мощностью, обеспечивает превосходные характеристики по мощности и тепловым параметрам в небольшом, удобном для компоновки корпусе, который обеспечивает контроль электромагнитных помех, точное измерение тока и диагностику для высокой надежности. Приборы этой серии имеют одинаковые функции выводов и масштабируемый RON (токовая характеристика) для поддержки различных нагрузок.

Характеристики

- Соответствуют стандарту AEC-Q100 для автомобильных применений:

- Температурный класс 1: от -40°C до +125°C, TA

- Обеспечивает функциональную безопасность

- Документация для помощи в проектировании функционально безопасных систем

- Диапазон рабочих напряжений от 4,5 В до 35 В (абсолютный максимум 40 В)

- Корпуса VQFN-HR: RON_LS + RON_HS: 84 мОм

- Корпус HVSSOP: RON_LS + RON_HS: 98mΩ

- IOUT max = 12A

- ШИМ до 25 КГц с автоматическим утверждением мертвого времени

- Конфигурируемая скорость нарастания и тактовый генератор с разнесенным спектром для снижения уровня электромагнитных помех

- Встроенный датчик тока (шунтирующий резистор не требуется)

- Пропорциональный выходной ток нагрузки на выводе IPROPI

- Конфигурируемое регулирование тока

- Защита и диагностика с настраиваемой реакцией на ошибку (фиксация или повтор)

- Диагностика нагрузки в выключенном и включенном состоянии для обнаружения обрыва нагрузки и короткого замыкания

- Контроль напряжения на источнике питания (VM)

- Защита от перегрузки по току

- Защита от перегрузки по току

- Индикация неисправности на выводе nFAULT

- Поддержка логических входов 3,3 В и 5 В

- Низкий ток спящего режима: типичный 1 мкА при 25°C

- 3 модели: HW (H), SPI (S) или SPI (P)

- Настраиваемые режимы управления:

- Один полный мост с использованием ШИМ или режима PH/EN

- Два полумоста с использованием независимых режимов.

- Сравнительная таблица семейств устройств

Области применения

- Автомобильные щеточные двигатели постоянного тока, соленоиды, модули дверей, зеркал и сидений

- Модули дверей, зеркал и сидений

- Модули управления кузовом (BCM)

- Электронные переключатели передач

- Системы бензиновых двигателей

- Автомобильные зарядные устройства
