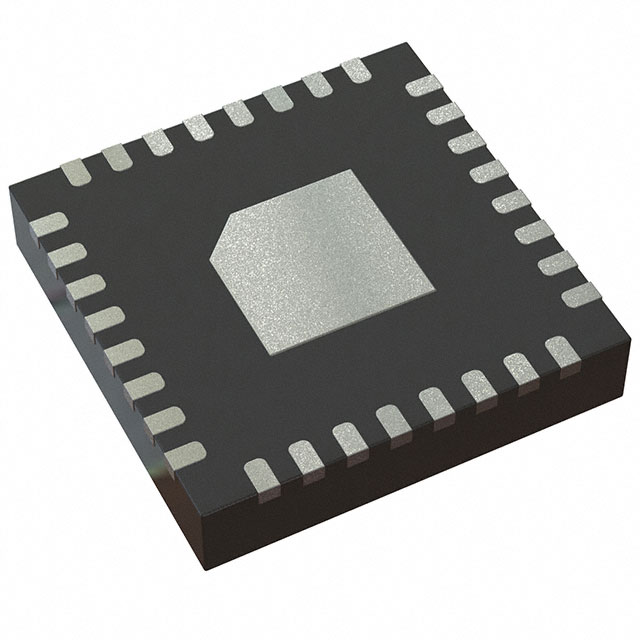

Устройство DRV8702QRHBRQ1 представляет собой малогабаритный одноканальный H-мостовой драйвер затвора, использующий четыре внешних N-канальных МОП-транзистора, предназначенный для управления двунаправленным щеточным двигателем постоянного тока.

Интерфейсы PH/EN, автономного Н-моста или ШИМ обеспечивают простое подключение к схеме контроллера. Внутренний усилитель чувствительности обеспечивает регулируемый контроль тока. Встроенный насос заряда обеспечивает поддержку 100% рабочего цикла и может быть использован для управления внешним реверсивным переключателем батареи.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений

- Температурный класс устройства 1: диапазон рабочих температур окружающей среды от -40 до +125°C

- Функциональная безопасность

- Документация для помощи в разработке систем функциональной безопасности DRV8702-Q1 DRV8703-Q1

- Одноканальные драйверы затворов H-моста

- Управляет четырьмя внешними N-канальными МОП-транзисторами

- Поддерживает 100% рабочий цикл широтно-импульсной модуляции (ШИМ)

- Диапазон рабочих напряжений питания: от 5,5 до 45 В

- Три варианта интерфейса управления

- PH/EN, независимый H-мост и ШИМ.

- Последовательный интерфейс для конфигурирования (DRV8703-Q1)

- Интеллектуальная архитектура привода затвора

- Регулируемая скорость нарастания

- Независимое управление каждым Н-мостом

- Поддержка логических входов 1,8 В, 3,3 В и 5 В

- Шунтирующий усилитель тока

- Встроенный ШИМ-регулятор тока

- Спящий режим с низким энергопотреблением

- Особенности защиты

- Блокировка пониженного напряжения источника питания (UVLO)

- Блокировка пониженного напряжения зарядного насоса (CPUV)

- Защита от перегрузки по току (OCP)

- ОТКАЗ ДРАЙВЕРА ЗАТВОРА (GDF)

- Тепловое отключение (TSD)

- Мониторный таймер (DRV8703-Q1)

- Выход формирования сигнала неисправности (nFAULT)

Области применения

- Электростеклоподъемники, люки, сиденья, сдвижные двери, багажники и задние двери

- Замена реле

- Отчет о применении: SLVA837

- Разработка TI: TIDUCQ9

- Щеточные насосы постоянного тока
