DRV8706SQRHBRQ1 - это высокоинтегрированный Н-мостовой драйвер затвора, способный управлять как высоко-, так и низковольтными N-канальными силовыми МОП-транзисторами, который формирует соответствующее напряжение управления затвором с помощью встроенного умножителя зарядового насоса для высоковольтной стороны и линейного регулятора для низковольтной стороны.

Устройство позволяет снизить стоимость системы и повысить надежность за счет использования интеллектуальной архитектуры драйвера затвора. Драйвер затвора оптимизирует мертвое время, чтобы избежать проблем с пробоем, обеспечивает снижение электромагнитных помех с помощью регулируемого тока привода затвора, а также предотвращает короткое замыкание сток-исток и затвор с помощью мониторов VDS и VGS.

Характеристики

- Соответствует стандарту AEC-Q100 для автомобильных применений:

- Температурный класс 1: от -40°C до +125°C, TA

- Обеспечивает функциональную безопасность

- Документация для помощи в проектировании функционально безопасных систем

- Интеллектуальные драйверы затворов H-Bridge

- Диапазон рабочих напряжений от 4,9 до 37 В (абсолютный максимум 40 В)

- Насосы с умножением заряда обеспечивают 100% ШИМ

- Полумостовой и Н-мостовой режимы управления

- Модели драйверов затворов с межвыводными контактами

- DRV8106-Q1: полумост с линейным усилителем

- DRV8705-Q1: Н-мост с усилителем низкой частоты

- Интеллектуальная архитектура драйвера затвора

- Регулируемая скорость нарастания

- Токовые выходы с пиковым током от 0,5 мА до 62 мА

- Пиковые токовые выходы от 0,5 мА до 62 мА

- Встроенный квитирующий режим

- Широкий шунтирующий усилитель тока общего режима

- Поддерживает последовательное подключение с высокой или низкой стороны

- Регулируемые параметры усиления (10, 20, 40, 80 В/В)

- Встроенные резисторы обратной связи

- Регулируемая схема бланкирования ШИМ

- Доступно несколько вариантов интерфейсов

- SPI: подробная конфигурация и диагностика

- H/W: упрощенное управление и меньшее количество выводов MCU

- Тактовый генератор с разнесенным спектром снижает уровень электромагнитных помех

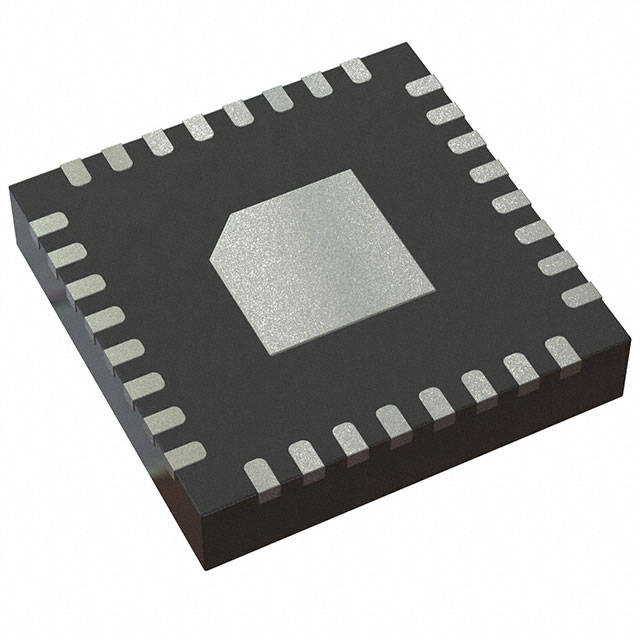

- Компактный корпус VQFN со смачиваемыми боковыми поверхностями

- Встроенные средства защиты

- Выделенный вывод отключения драйвера (DRVOFF)

- Контроль напряжения источника питания и стабилизатора

- Контроль перегрузки по току MOSFET VDS

- Контроль неисправности затвора MOSFET VGS

- Зарядный насос для МОП-транзисторов обратной полярности

- Диагностика обрыва нагрузки и короткого замыкания в автономном режиме

- Тепловое предупреждение и тепловое отключение устройства

- Вывод прерывания по состоянию неисправности (nFAULT)

Области применения

- Автомобильные щеточные двигатели постоянного тока

- Соленоиды и реле

- Электростеклоподъемники и сдвижные двери

- Люки с электроприводом

- Люки с электроприводом Модули электрических сидений

- Электропривод багажника и двери багажника

- BDC Топливные насосы, водяные насосы, масляные насосы

- Стеклоочиститель ветрового стекла
