BGS14PN10 - ВЧ-переключатель SP4T с высокой линейностью и высокой мощностью

Номер детали: BGS14PN10

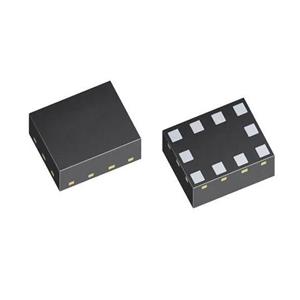

Упаковка: 10-XFQFN

Тип: ИС ВЧ-переключателей

Подробное описание: ИС ВЧ переключателя SP4T 6 ГГц 50 Ом PG-TSNP-10-1

Обзоры продуктов

BGS14PN10 - это однополюсный четырехвыводной переключатель (SP4T) с высокой линейностью и высокой мощностью, оптимизированный для применения в мобильных телефонах на частотах до 6,0 ГГц. Эта микросхема с одним источником питания содержит встроенную КМОП-логику, управляемую двумя простыми КМОП- или ТТЛ-совместимыми входными сигналами управления. Это устройство работает с очень высокими уровнями передаваемого сигнала до 38 дБм, в то же время демонстрируя низкие потери для экономии энергии батареи. Устройства со сверхвысокой линейностью оказывают значительное влияние на чувствительность системы.

Краткие характеристики

Высокая максимальная мощность РЧ-сигнала: 38 дБм

Не требуется компонентов развязки по постоянному току, если на ВЧ-порты не подается внешний постоянный ток

Высокая устойчивость к электростатическому разряду

Низкий уровень генерации гармоник

Высокая линейность

RF1/RF3 72 дБм IIP3

RF2/RF4 74 дБм IIP3

Не требуется блокировка источника питания

Диапазон напряжения питания: 1,8-3,6 В

Отсутствие изменения вносимых потерь в диапазоне напряжения питания

Отсутствие изменения линейности в диапазоне напряжения питания

Покрытие от 0,5 до 6,0 ГГц

Возможные применения

Подходит для EDGE / C2K / LTE / WCDMA / SV-LTE

Приложения Rx/Tx мобильной сотовой связи

Оптимизирован для основного тракта и всего переднего фронта ВЧ без ограничений по мощности в мобильной связи:

DL/UL CA и MIMO

Устройства HPUE 26 дБм (высокая мощность Tx)

Микро/пико соты/базовые станции сотовой связи

Тестовое оборудование
