DAC38RF80IAAVR - это высокопроизводительный двух/одноканальный 14-разрядный цифро-аналоговый преобразователь (ЦАП) с радиочастотной дискретизацией (9GSPS), способный синтезировать широкополосные сигналы в диапазоне от 0 ГГц до 4,5 ГГц. Высокий динамический диапазон позволяет семейству DAC38RFxx генерировать сигналы для различных приложений, включая сигналы 3G/4G для беспроводных базовых станций и радаров.

Устройство оснащено маломощным интерфейсом JESD204B с поддержкой до восьми каналов с максимальной скоростью передачи данных 12,5 Гбит/с/канал и скоростью передачи композитных входных данных 1,25 ГПС/канал. DAC38RFxx обеспечивает два цифровых повышающих преобразователя на канал с различными вариантами скорости интерполяции. Цифровой квадратурный модулятор с частотно-гибкими независимыми NCO может быть использован для поддержки многодиапазонной работы. Опциональный PLL/VCO с низким джиттером упрощает генерацию тактового генератора ЦАП, позволяя использовать опорный генератор более низкой частоты.

Характеристики

- Разрешение 14 бит

- Максимальная частота дискретизации ЦАП: 9GSPS

- Основные характеристики:

- Полномасштабная выходная мощность РЧ на частоте 2,1 ГГц:

- DAC38RF80/90/84: 0 дБм

- DAC38RF83/93/85: 3 дБм (с балансным небалансным трансформатором 2:1)

- Спектральные характеристики (PLL на кристалле, DIFF):

- fDAC = 5898.24MSPS, fOUT = 2.14GHz

- WCDMA ACLR: 75dBc

- WCDMA Alternate ACLR: 77 дБк

- fDAC = 8847.36MSPS, fOUT = 3.7GHz

- 20 МГц LTE ACLR: 63 дБк

- fDAC = 9GSPS, fOUT = 1.8GHz

- IMD3 = 70dBc (-6dBFS, тональный сигнал 10MHz интервал)

- NSD = -157 дБс/Гц

- Двухдиапазонные цифровые повышающие преобразователи на каждый ЦАП

- 6-, 8-, 10-, 12-, 16-, 18-, 20- или 24-кратная интерполяция

- 4 независимых NCO с 48-битным разрешением

- Интерфейс JESD204B, подкласс 1

- Поддерживает многочиповую синхронизацию

- Максимальная скорость канала: 12,5 Гбит/с

- Односторонние выходы со встроенными балансно-небалансными трансформаторами (DAC38RF80/90/84) Охват от 700 МГц до 3800 МГц

- Внутренние PLL и VCO с функцией обхода

- fC(VCO) = 5,9 ГГц или 8,9 ГГц

- Рассеиваемая мощность: от 1,4 Вт до 2,2 Вт/канал

- Питание: -1.8В, 1В, 1.8В

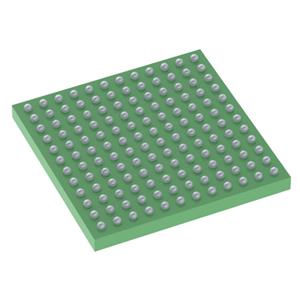

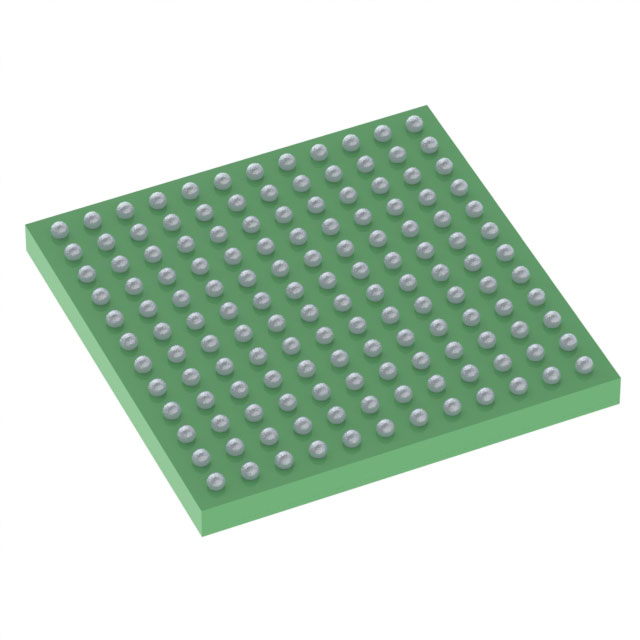

- Упаковка: 10 мм x 10 мм BGA с шагом 0,8 мм, содержащий 144 шарика припоя

Области применения

- Беспроводная связь

- Тестовое оборудование для связи

- Генераторы сигналов произвольной формы

- Программно-определяемые военные радиостанции

- Радиолокация и спутниковая связь (SATCOM)
